Единственный в России судоподъемник (26 фото)
Наверняка многие видели, как корабли перемещаются из рек в водохранилище с помощью шлюза — специального сооружения, расположенного между водоемами с различными уровнями. Но шлюз — это это не единственный вариант для судов.

Еще существуют судоподъемники — сложные механизмы, позволяющие поднимать и спускать огромные корабли с одного уровня водного пути на другой. Их стоимость намного выше стоимости организации шлюза, поэтому в мире их насчитывается всего десятка четыре. Один из них находится в Красноярске.

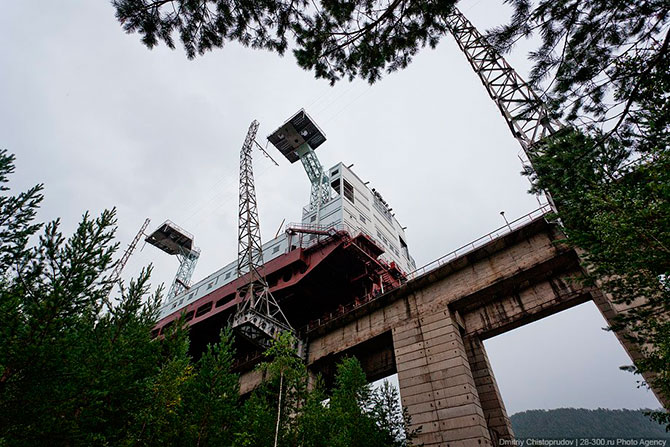

Это единственный в России судоподъемник. Судоподъемник в действии — невероятное зрелище. Особенно, когда стоишь под эстакадой, и махина в восемь тысяч тонн величественно проплывает над твоей головой, поливая водой из Енисея.

Строительство Красноярского судоподъемника началось в 1963 году и длилось почти 10 лет. Строительство было вызвано необходимостью восстановить судоходство по Енисею, прекращенное с возведением в русле реки плотины Красноярской ГЭС.

Судоподъемник красноярского гидроузла на реке Енисей сооружен в 1976 году и запущен в эксплуатацию в 1982. Он расположен в месте примыкания плотины Красноярской гидроэлектростанции (высота которой превышает 100 метров) к левому берегу реки Енисей.

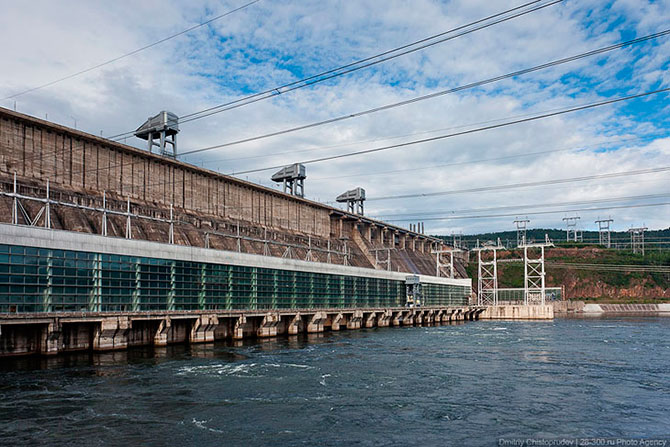

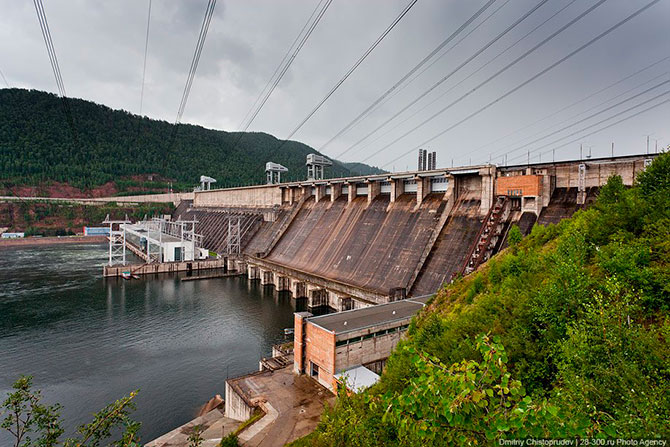

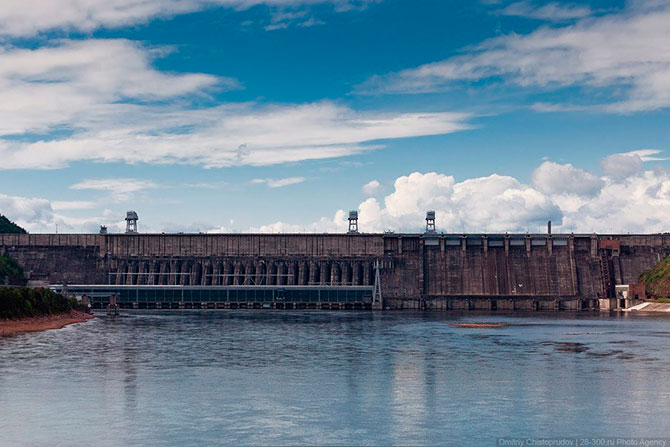

Для информации: Красноярская ГЭС — вторая по мощности в России. Ее гравитационная бетонная плотина впечатляет — длина 1065 метров и высота 124 метра:

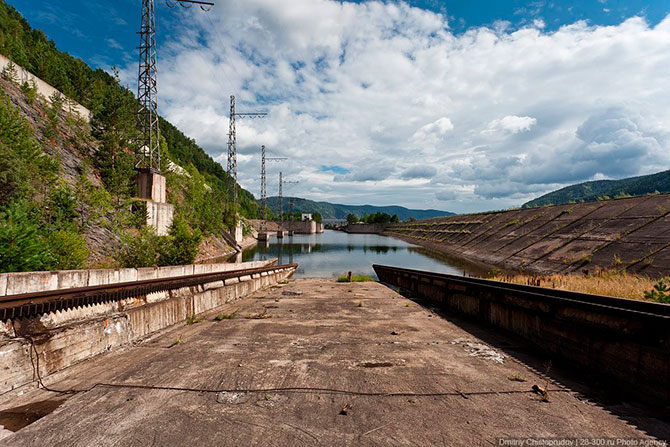

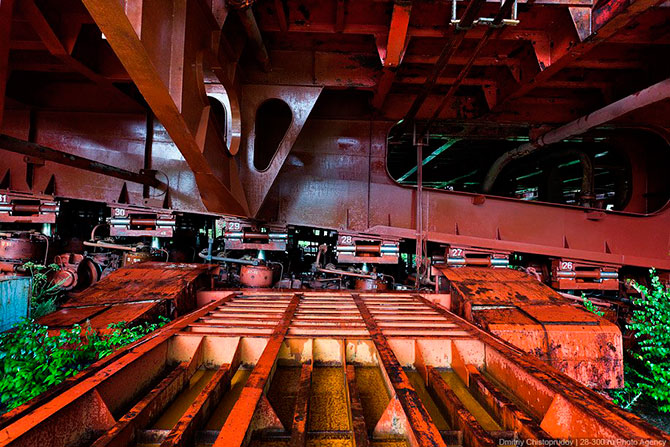

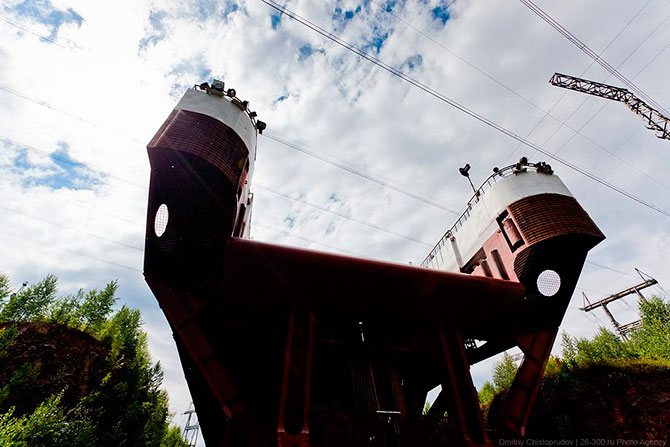

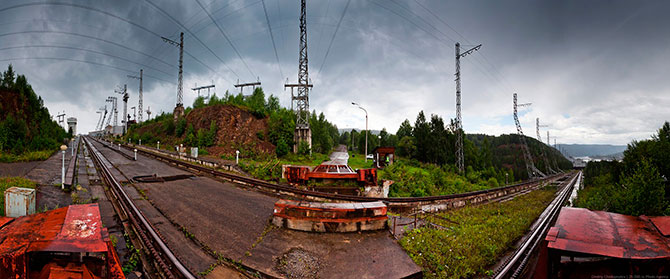

Судоподъемник состоит из аванпорта, нижнего подходного канала, самого подъемника и поворотного круга. Подъёмник представляет собой платформу, перемещающуюся по рельсовому пути, с шириной колеи 9 м, и имеющую зубчатое зацепление:

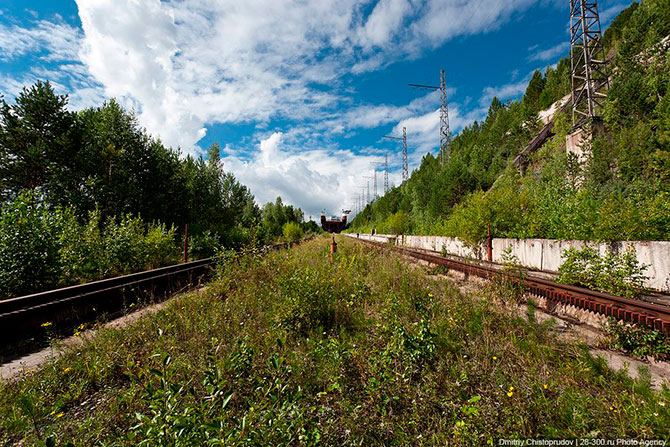

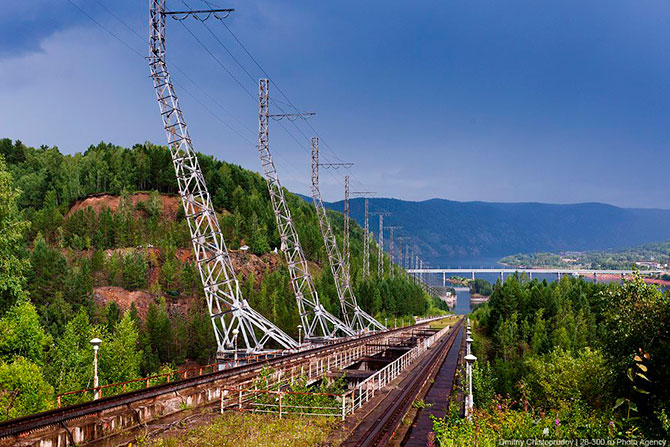

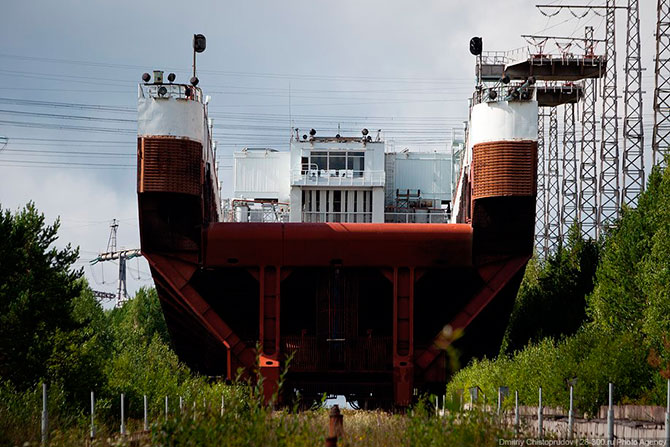

Каждый из рельсов колеи опирается на отдельную эстакаду. Движение осуществляется посредством электротяги (850 тонн):

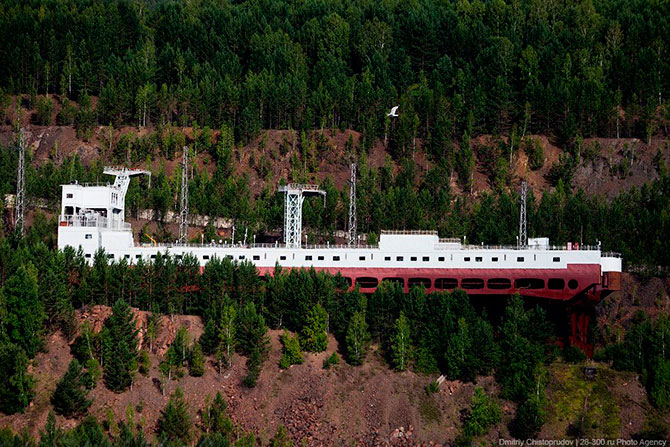

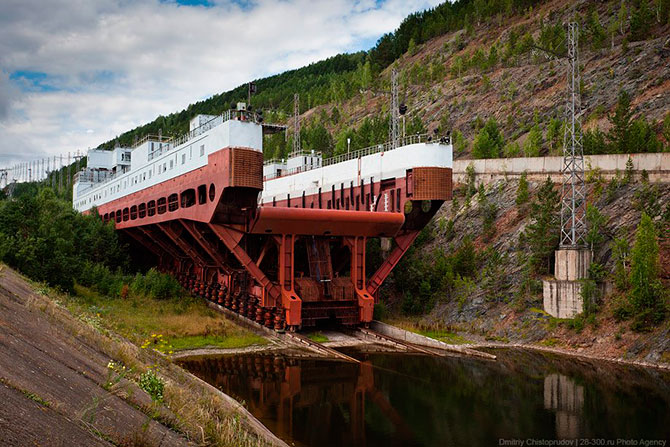

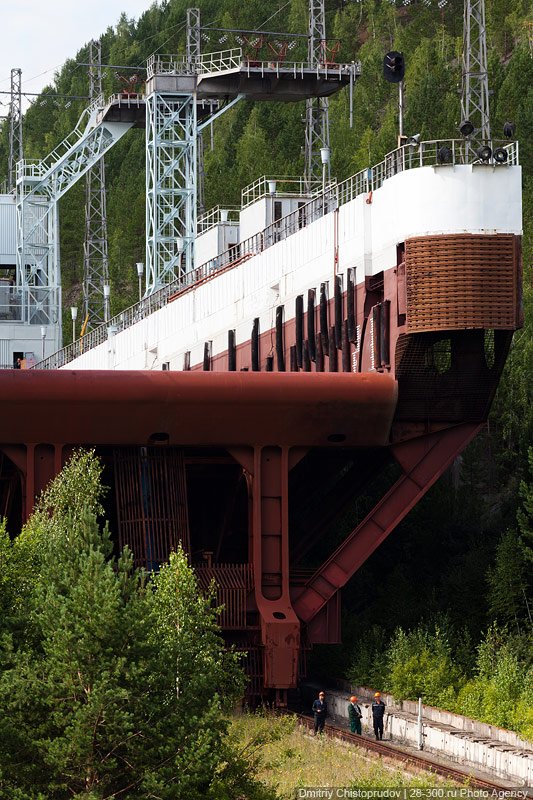

Скорость движения подъемника — 20 метров в минуту или 1.2 км/ч. Для масштаба, внизу стоят рабочие, на которых медленно съезжает 4500 тонны — это вес камеры без воды:


Для погрузки судна в подъемник платформа опускается ниже уровня воды. Если вы захотите переправить свой кораблик через плотину Красноярской ГЭС, приготовьте 120 тысяч рублей.

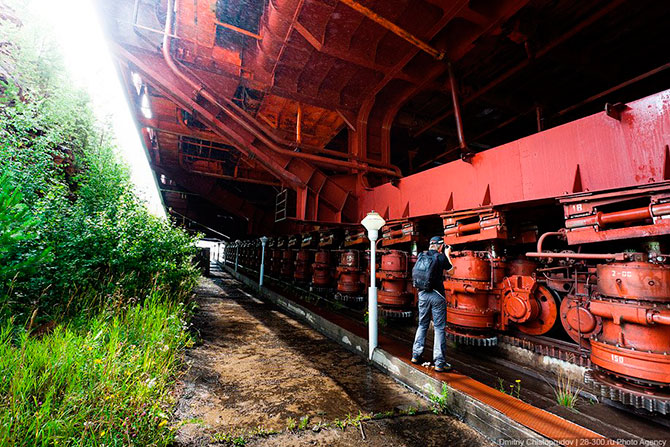

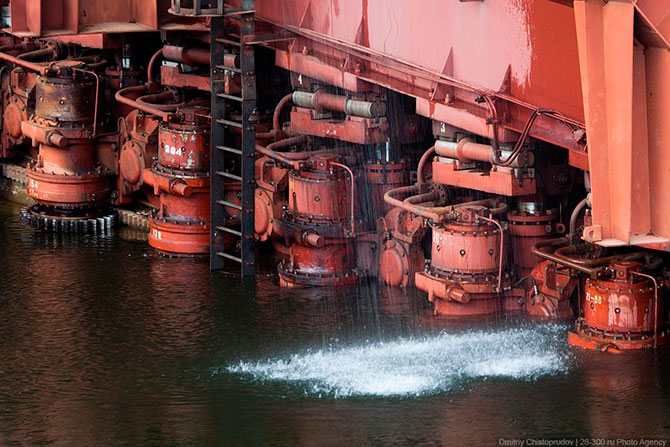

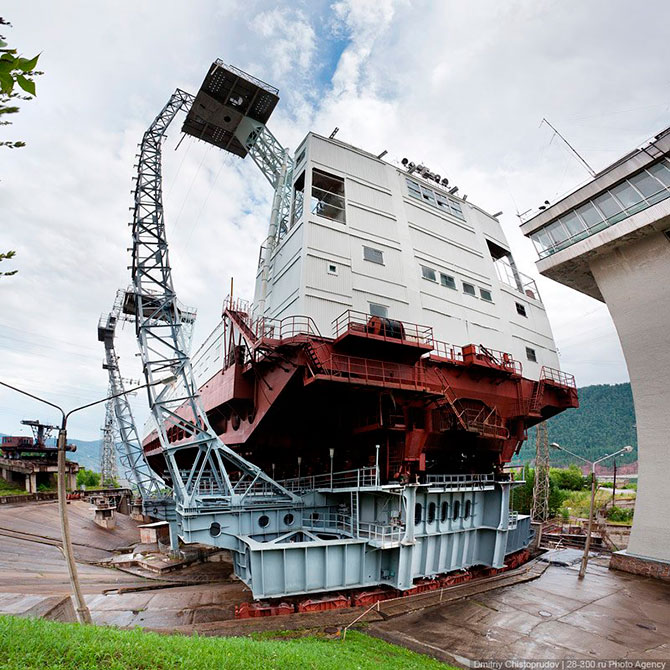

Тяговые усилия для передвижения камеры по судовозным путям создаются с помощью 156 радиально-поршневых судомоторов:

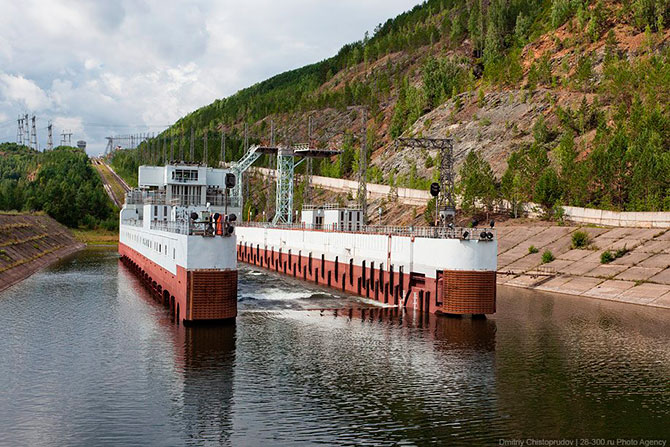

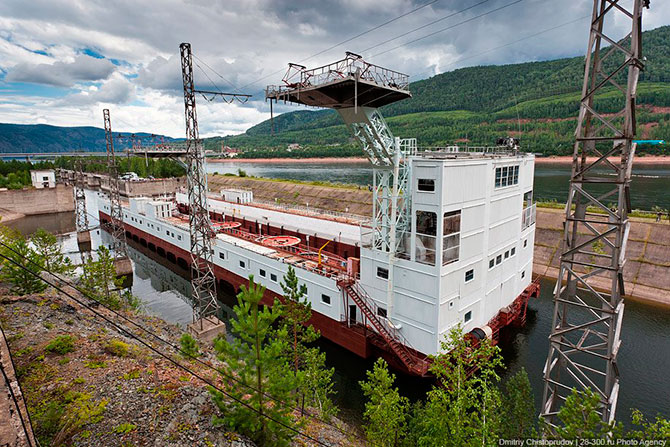

Заполнение судовозной камеры водой. Судоподъемник транспортирует суда грузоподъемностью до 1500 тонн, с габаритами 78?15 метров и осадкой в 1.9 метра:

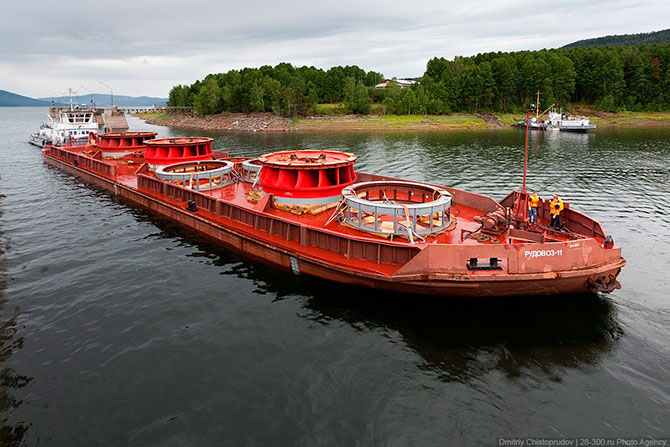

В день нашей съемки на единственном в России судоподъемнике передвигалась вот эта баржа:

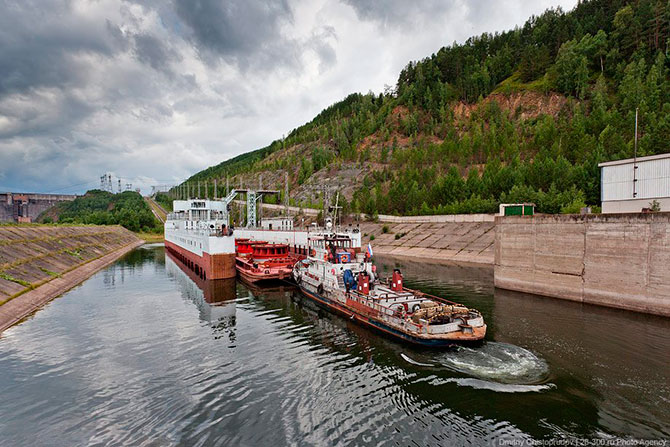

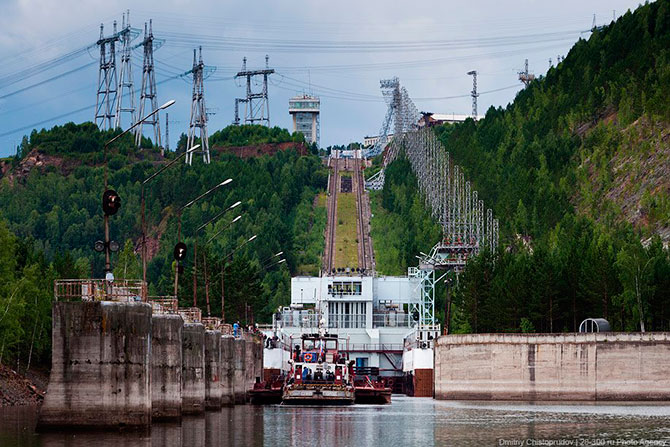

Полная эксплуатационная длина с подводными участками — 1510 метров. Буксир заводит баржу в шлюз судовозной камеры:











Еще существуют судоподъемники — сложные механизмы, позволяющие поднимать и спускать огромные корабли с одного уровня водного пути на другой. Их стоимость намного выше стоимости организации шлюза, поэтому в мире их насчитывается всего десятка четыре. Один из них находится в Красноярске.
Это единственный в России судоподъемник. Судоподъемник в действии — невероятное зрелище. Особенно, когда стоишь под эстакадой, и махина в восемь тысяч тонн величественно проплывает над твоей головой, поливая водой из Енисея.

Строительство Красноярского судоподъемника началось в 1963 году и длилось почти 10 лет. Строительство было вызвано необходимостью восстановить судоходство по Енисею, прекращенное с возведением в русле реки плотины Красноярской ГЭС.

Судоподъемник красноярского гидроузла на реке Енисей сооружен в 1976 году и запущен в эксплуатацию в 1982. Он расположен в месте примыкания плотины Красноярской гидроэлектростанции (высота которой превышает 100 метров) к левому берегу реки Енисей.

Для информации: Красноярская ГЭС — вторая по мощности в России. Ее гравитационная бетонная плотина впечатляет — длина 1065 метров и высота 124 метра:

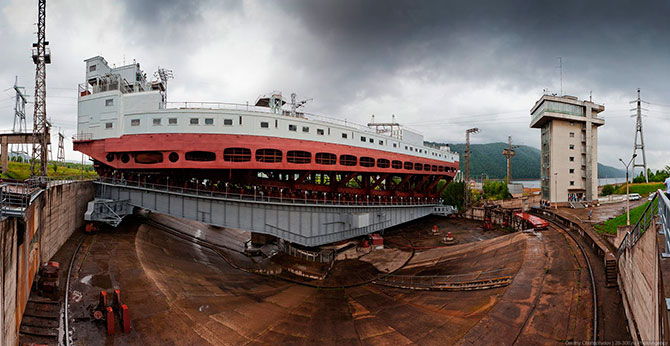

Судоподъемник состоит из аванпорта, нижнего подходного канала, самого подъемника и поворотного круга. Подъёмник представляет собой платформу, перемещающуюся по рельсовому пути, с шириной колеи 9 м, и имеющую зубчатое зацепление:

Каждый из рельсов колеи опирается на отдельную эстакаду. Движение осуществляется посредством электротяги (850 тонн):



Скорость движения подъемника — 20 метров в минуту или 1.2 км/ч. Для масштаба, внизу стоят рабочие, на которых медленно съезжает 4500 тонны — это вес камеры без воды:


Для погрузки судна в подъемник платформа опускается ниже уровня воды. Если вы захотите переправить свой кораблик через плотину Красноярской ГЭС, приготовьте 120 тысяч рублей.

Тяговые усилия для передвижения камеры по судовозным путям создаются с помощью 156 радиально-поршневых судомоторов:

Заполнение судовозной камеры водой. Судоподъемник транспортирует суда грузоподъемностью до 1500 тонн, с габаритами 78?15 метров и осадкой в 1.9 метра:

В день нашей съемки на единственном в России судоподъемнике передвигалась вот эта баржа:

Полная эксплуатационная длина с подводными участками — 1510 метров. Буксир заводит баржу в шлюз судовозной камеры:
