Укрепление берега габионами. Виды габионов и их применение

Существуют следующие методы укрепления берегов для защиты от водной эрозии: с помощью подпорной стенки из габионов, шпунтов из железобетона или ПВХ, монолитного железобетона, дубового бруса, а также с помощью защиты поверхности склона георешёткой. Габионы и железобетон применяются там, где необходима высокая несущая способность конструкции, дубовый брус и ПВХ используются там, где важен привлекательный внешний вид, а размеры склонов относительно небольшие. Георешётка используется на склонах крутизной до 45 градусов и позволяет закрепить склон, не возводя подпорные стенки, таким образом сохраняя свободный подход к воде. Это может быть необходимо, например, на узком пляже или для причаливания лодок.

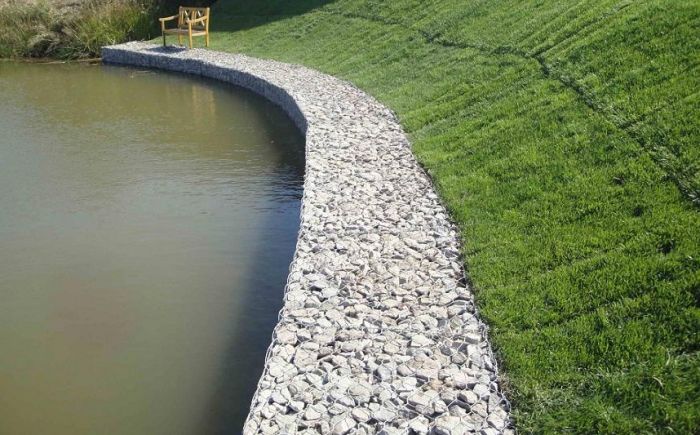

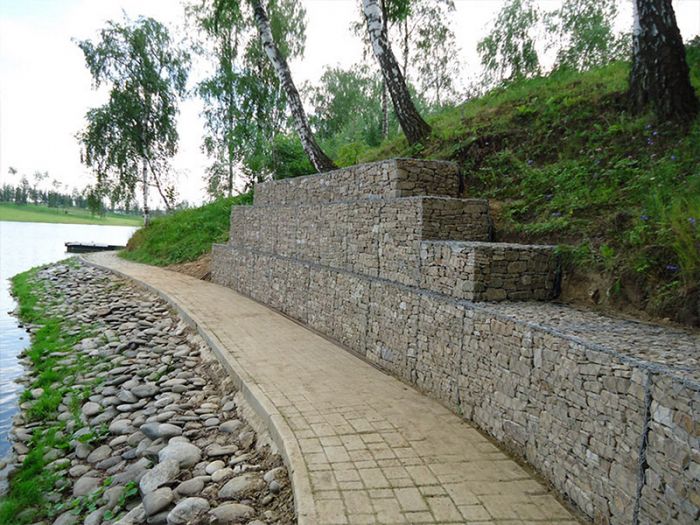

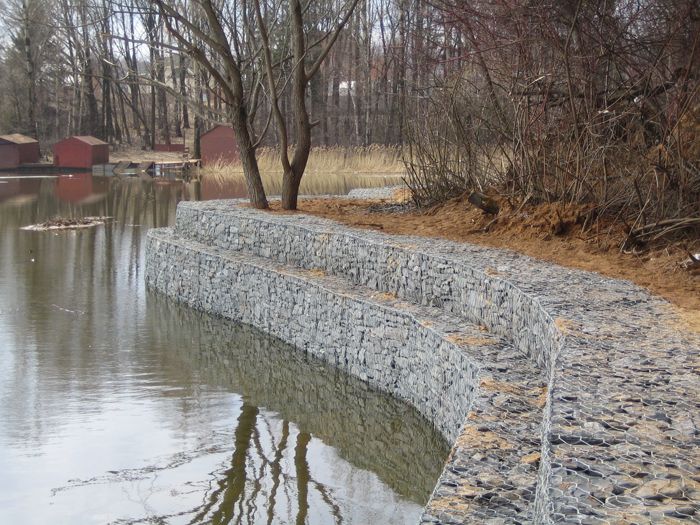

Подпорные стены из габионов устанавливаются просто и достаточно быстро, при этом они относительно недорогие. Конструкция стенки состоит из отдельных блоков, сложенных и связанных вместе по принципу кирпичной кладки. Один блок представляет собой массив насыпного крупного бутового камня фракции 100-300мм, упакованный в прямоугольный ящик из горячеоцинкованной стальной сетки двойного кручения. Сверху ящик закрыт крышкой из такой же сетки, крышка притягивается к стенкам с помощью вязальной проволоки.

Укрепление склонов на берегу работает в довольно сложных природных условиях, поэтому к габионам предъявляются повышенные требования по надёжности. Срок службы такой конструкции должен составлять не менее 50 лет. Если габионы должны располагаться непосредственно на берегу и иметь контакт с агрессивной водой (например, солёной морской водой), обычной оцинковки может оказаться недостаточно для защиты стальной проволоки от коррозии, поэтому в таких случаях можно применять габионы из оцинкованной проволоки с дополнительным покрытием из ПВХ (полинивнилхлорида - распространённого пластика). Он образует герметичную оболочку вокруг проволоки, защищающую его от контакта с водой.



Для изготовления габионов используется сетка из проволоки диаметром 2,7мм. На кромках габионов используется более толстая и жёсткая проволока с диаметром 3,4мм – для того, чтобы конструкцию было удобно монтировать с точки зрения технологии. В отличии от классического метода плетения сетки-рабицы, габионная сетка двойного кручения образует более жёсткую рабочую плоскость, а также хорошо противостоит разрывам. Так, если сетка-рабица получит повреждение одного волокна, она начнёт «распускаться», образуя дыру, через которую могут вывалиться камни. Сетка двойного кручения при таких же повреждениях устойчива к дальнейшим разрушениям, и поэтому более предпочтительна для габионных конструкций, поскольку заменить повреждённую сетку без разбора всей стенки практически невозможно.

Существуют различные типоразмеры габионов. Классические коробчатые имеют длину от 1 до 4 метров, ширину 1 метр и высоту 0,5 или 1 метр. Из таких блоков возможно сложить достаточно прочную стенку на большинстве склонов. Габионы джамбо отличаются от коробчатых по сути только большим размером: их длина составляет от 3 до 6 метров, ширина 2 метра, высота 1 метр. Их использование целесообразно в тех случаях, когда необходимо смонтировать большой массив габионов – например, при строительстве конусов мостов или железнодорожных насыпей. За счёт монтажа более крупными блоками несколько снижаются средние трудозатраты для монтажа 1 кубометра укрепления склона.



Габионы системы «террамеш» имеют размеры, аналогичные коробчатым, однако конструктивно отличаются от них наличием дополнительной юбки со стороны обратной засыпки склона. Её роль – обеспечить анкеровку блока на поверхности склона, чтобы он не передвигался под весом напирающего грунта. Таким образом эффективная толщина зафиксированного массива укрепления склонов составляет не 1 метр (глубина самого габиона), а ещё дополнительно от 3 до 6 метров утрамбованного грунта. За счёт такой установки возможно укреплять склоны неограниченной высоты и с большим уклоном (до 70 градусов). При высоте подпорной стенки до 4 метров допускается устройство абсолютно вертикальной стенки.

Цилиндрические габионы, как понятно из названия, отличаются от классических коробчатых формой. Они заполняются камнем не на месте монтажа, а предварительно, и затем сбрасываются на место установки. Цилиндрические габионы имеют узкоспециальное назначение – для быстрой ликвидации аварий при прорывах дамб и плотин, а также при обустройстве основания на дне реки, уровень воды в которой невозможно понизить.
